換流變壓力式油位計
第一部分 概 述
電力變壓器儲油柜的油位測量中，由于傳統浮子連桿指針油位計（以下簡稱指針油位計）只是粗略地示意性顯示油位位置及其可能會出現假顯示的問題，給變壓器儲油柜油位檢測控制帶來不確定性，可能造成變壓器故障運行的風險。近幾年國網和部分電力用戶逐漸要求電力變壓器采用壓力油位變送器來測量?jī)?chǔ)油柜的油位，因該產品從原理上規避了傳統油位計存在的問題，較傳統油位計存在明顯優勢，必將成為未來電力變壓器行業一種普遍使用趨勢。
我司合作品牌產品是國內最早從事壓力變送器研發、生產的中外合資企業，2008年被國家評為高薪技術企業，20多年的發展公司擁有較強的技術創新和產品開發能力的技術團隊，具備配套完善生產、檢測設備和設施，取得了30多項技術專利，產品被廣泛用于石油化工、環保、電力、航空、礦山、汽車、鋼鐵等行業的壓力、液位檢測的自動化控制系統。沈陽康嘉儀器儀表有限公司以專業的電力變壓器知識和傳感器應用經驗，通過不斷深入探究變壓器行業油位測量的特點，與國內伙伴強強合作，研發出適合電力變壓器油位測量的壓力油位變送器，重點在電力變壓器行業進行推廣應用，簡介如下：
第二部分 原 理
壓力油位變送器通過被測介質（變壓器油）的壓力直接作用于傳感器敏感元件上，使膜片產生與介質壓力成正比的微位移，從而傳感器的標準集成電路電阻值發生變化，利用電子線路檢測這一變化，產生與激勵電壓成正比的電壓信號，然后采用專用芯片將這個電壓信號變送為工業標準的4-20mA模擬信號或者數字信號，所以可以做到高精度和高穩定性。
根據公式壓強P=ρgh
ρ-變壓器油的密度，一般為0.875kg/m3
g-重力加速度，9.8N/kg???
所以，油位高度h與壓強p成正比，即壓力油位傳感器遠傳變送輸出的4-20mA電流值與油位高度成正比。在實際應用中，只要確定儲油柜的直徑，選擇傳感器的量程，就可建立起輸出信號與油位高度的線性關系，在接收傳感器輸出信號的數字顯示儀（下稱數顯儀）上就可直接實時顯示油位高度。而數顯儀也可以將其轉換成標準4-20mA電信號遠傳給控制室，用于終端檢測和控制。
將變送器安裝與儲油柜下方某位置，通過電氣接口將預先鋪設好的兩芯電纜按圖接到數顯儀上，同時接收變送器的輸出信號，在數顯儀液晶屏直接顯示油位高度。數顯儀同時可以實現1-2路4-20mA獨立變送遠傳輸出，以及上限、下限油位報警輸出。
第三部分 壓力油位計主要性能指標

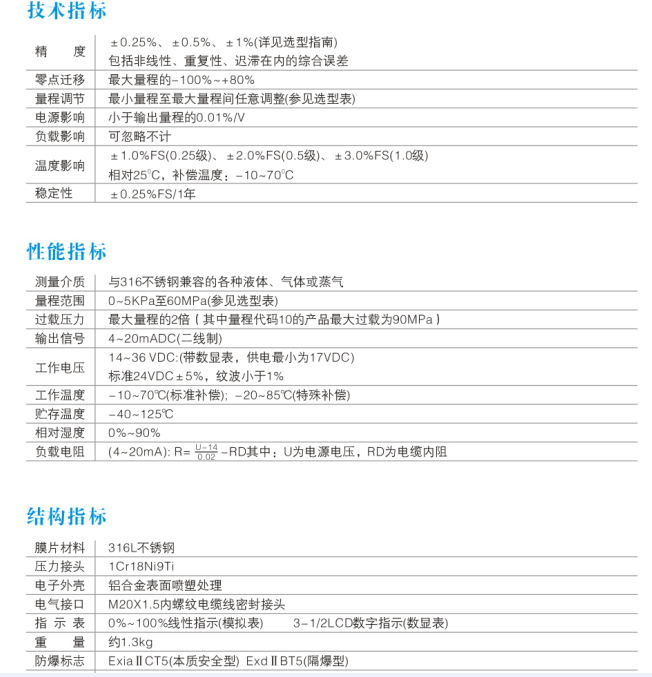

我們開發了多種系列產品可供變壓器行業使用，下面只選擇其中一個系列為例進行介紹（根據用戶要求的不同，不同系列結構也是存在差異的，產品圖片僅供參考）。
