磁致伸縮線性位移傳感器（內置安裝）

以模擬信號輸出形式為例簡介如下（其它輸出形式詳見他結構類型）

 （一）模擬信號輸出產品特點

• 抗干擾能力強           多種模擬信號輸出方式選擇

• 具有電源反向極性保護功能   受溫度、時間漂移影響較小

  ---

  （二）模擬信號輸出性能參數

• 測量對象：1～2個位置

• 供電電源：+24VDC±10%  ±15VDC±10%  (+12VDC～+24VDC) ±10%可選

• 輸出方式（可選擇反向輸出）：0～5VDC -5～+5VDC 0～10VDC -10～+10VDC 4～20mA 0-20mA

• 有效量程范圍：50～5000mm(也可根據客戶要求訂做)

• 負載特性：電流 最大負載電阻600Ω  / 電壓 負載電流2mA

• 工作電流：<70mA

• 工作溫度：-40～+85℃

• 儲存溫度：-40～+100℃

• 非線性誤差：<±0.05%F.S.;量程300mm以下最大誤差150μm

• 重復性誤差：<±0.002%F.S.

• 分辨力：采用16Bit D/A轉換

• 溫度影響：<0.007%F.S./ ℃


  ---

  (三)產品結構

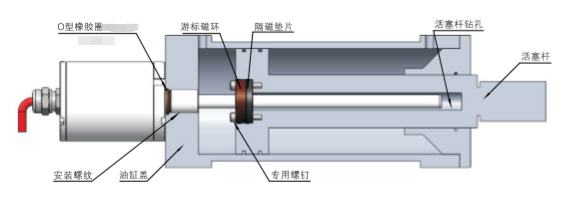

• 測桿結構：內置安裝結構（其它結構類型可選）

• 測桿材質：不銹鋼304、不銹鋼316

• 測桿耐壓：≤34MPa

• 安裝接口：螺紋連接

• 出線方式：直出電纜線、航空插頭、接線端子

• 防爆標志：Exd II BT5(隔爆型)

• 防護等級：IP67或IP68
