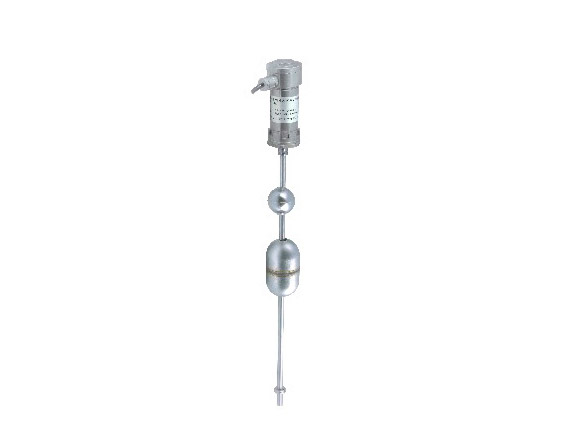

磁致伸縮液位計（ModBus數字信號）

（一）磁致伸縮液位傳感器概述

    主要由進口高精磁致伸縮波導絲、剛性或柔性測桿、集成處理器、浮球（一個油位浮子、一個水位浮子，可選）、測溫元件（可選））、線束組成，由于他的諸多優點，是油庫、油田、化工等大型灌區普遍采用油位、油水界面、溫度、容積、重量等一體化集中監測的有效手段。

---

（二）磁致伸縮ModBus數字信號液位傳感器特點：

• 油位、油水界面、溫度、容積、重量等一體化集中實時監測顯示；

• 同時可測量多個液位及溫度點；

• 有高、低油位報警功能；

• 使用壽命長；

• 傳輸距離長且不易受干擾；

• 柔性測桿，解決長量程測量、安裝、運輸問題；

• 防腐結構可以在腐蝕性環境下使用；

• 可以帶表頭，現場顯示，也可是遠傳輸出ModBus數字協議信號；

• 多臺設備共用一組數據線。

• 帶RS485串口，可以連電腦進行聯網。

---

（三）技術參數

• 供電電源：+24VDC(±10%)

• 有效量程范圍：50～20000mm(也可根據客戶特殊要求訂做)

• 溫度測量范圍：-40～+85℃

• 通訊接口：標準EIA-RS485/RS422

• 輸出信號：ModBus數字信號

• 工作電流：<40mA

• 工作溫度：-40～+85℃

• 儲存溫度：-40～+100℃

• 本安參數(防爆型)：電源安全柵參數：Ui=28VDC,Li=93mA,Pi=0.65W,Ci=0.034μF,Li=1.8m

• 信號安全柵參數：Ui=10VDC,Li=200mA,Pi=0.5W,Ci=0μF,Li=0mH

• 非線性誤差：<±0.05%F.S.

• 重復性誤差：<±0.002%F.S.

• 分辨率：<4μm

• 溫度影響：<0.007%F.S./ ℃

• 產品結構：剛性測桿結構、柔性測桿結構（適合5米以上大量程）、防腐測桿結構

• 安裝接口：螺紋連接、法蘭連接、可由用戶特殊定制

• 出線方式：直出電纜線、航空插頭、接線端子

• 防爆標志：Exd II BT5(隔爆型) Exia II BT5(本安型)

• 防護等級：IP65(可根據客戶要求做到IP67或IP68)
